空心楼盖组合芯模

      空心楼盖组合芯模，是分体拼装式空腔成孔芯模，由上模瓦、下模瓦配套卡扣、止口密封结构组成，现场组装闭合形成完整封闭空腔。放置于板底钢筋与板面钢筋之间，模体之间预留混凝土密肋通道；混凝土硬化成型后，由上板、下板、双向密肋共同组成网格空心楼盖。利用封闭空腔替代楼板中部非受力区域混凝土，减轻楼板自重、减小地震效应，实现双向受力无梁平板。

     空心楼盖组合芯模适用范围

       地下车库顶板、人防楼板、商业综合体、展厅、教学楼、医院、图书馆、大跨度办公楼、仓储楼盖；适配跨度 7–16m 常规荷载无梁空心楼盖。 重型设备区域、动力荷载、强冲击荷载楼板，需结构专项复核。

     现浇空心楼盖组合芯模标准施工工艺流程及管控要点

1. 搭设满堂支撑体系，铺设底模板，放线定位暗梁、肋梁、组合芯模排布位置；
2. 绑扎板底钢筋、暗梁钢筋，同步预埋水电、消防管线；管线优先布置在肋梁空隙，禁止大面积切割模瓦；
3. 现场组装组合芯模，上下模瓦对位扣紧，检查卡扣、止口密封；开裂、变形模瓦必须更换；

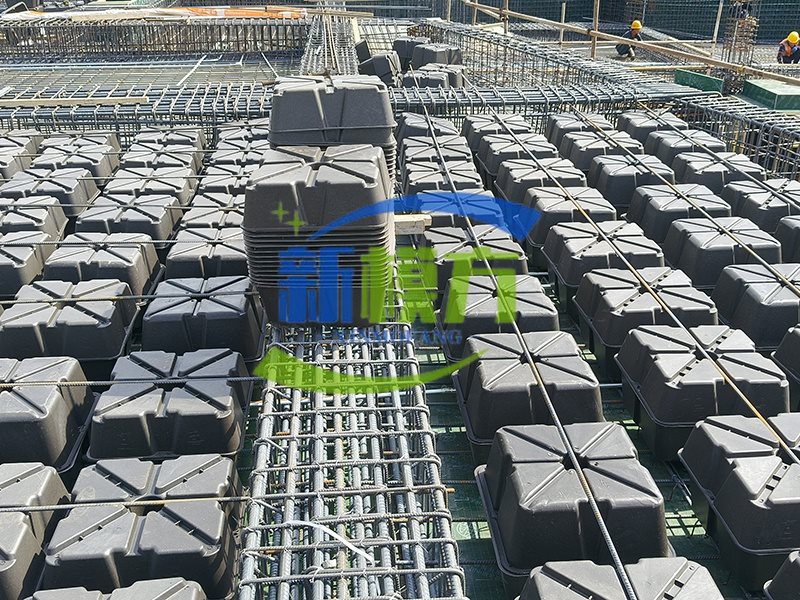

4. 按排布图摆放组装完成的芯模，配套限位垫块，控制肋梁宽度、底部保护层厚度；
5. 抗浮拉结为本产品重点管控项：芯模浮力较大，必须采用抗浮压筋、铁丝穿过预留孔与底筋锁紧固定，防止上浮、移位；芯模顶面严禁人员直接踩踏；
6. 绑扎板面钢筋，完成隐蔽工程验收；
7. 分区、分层缓慢浇筑混凝土；振捣棒仅在肋梁位置振捣，严禁振捣棒直接冲击芯模侧壁、顶面，防止卡扣脱开、模体开裂漏浆；控制浇筑高差，降低浮力冲击；
8. 养护至楼板达到设计强度后拆除底模，空心楼盖组合芯模永久埋置楼板内部。
